Typowe problemy z odprowadzaniem ciepła w urządzeniach elektronicznych
Projektując urządzenia elektroniczne o dużej gęstości upakowania komponentów, inżynierowie często zmagają się z nierównomiernym rozkładem ciepła. Nawet niewielkie przegrzanie procesora, tranzystora czy układu zasilania potrafi drastycznie skrócić żywotność całego modułu. Najczęściej wyzwaniem jest efektywne odprowadzenie ciepła z elementów montowanych powierzchniowo do radiatora lub obudowy. Problemy pojawiają się, gdy nieregularna powierzchnia, różne wysokości komponentów lub duże szczeliny montażowe uniemożliwiają pełny kontakt z powierzchnią chłodzącą. Typowe szczeliny do wypełnienia mają od 0,1 do nawet 5 mm – tam, gdzie tradycyjne pasty czy podkładki termiczne nie dają rady, konieczne staje się użycie gap fillera.
Gap fillery – czym są i jak działają

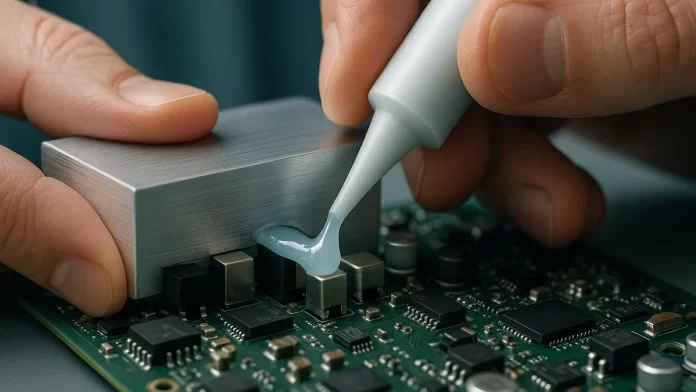

Gap fillery to elastyczne, termoprzewodzące materiały, najczęściej na bazie silikonów lub poliuretanów, stworzone specjalnie do wypełniania szczelin pomiędzy nagrzewającym się komponentem a elementem odprowadzającym ciepło. Stosuje się je w urządzeniach, gdzie występują tolerancje montażowe, nierówności powierzchni lub zróżnicowana wysokość elementów. Gap fillery mają konsystencję przypominającą plastelinę lub żel, dzięki czemu łatwo dopasowują się do kształtu szczeliny i zapewniają równomierny kontakt na całej powierzchni. Przewodność cieplna tych materiałów mieści się zwykle w zakresie od 1 do 7 W/mK, co pozwala skutecznie transferować ciepło w miejscach, gdzie nie sprawdzają się sztywne podkładki czy kleje termiczne.
Przykłady zastosowań gap fillerów w praktyce
Gap fillery znalazły szerokie zastosowanie w przemyśle motoryzacyjnym, telekomunikacyjnym i w zasilaczach dużej mocy. Typowe urządzenia, w których wykorzystuje się te materiały, to:
- Moduły LED dużej mocy, gdzie różnice wysokości diod i elektroniki pomocniczej są znaczne (nawet 2–3 mm).
- Zasilacze impulsowe, w których tranzystory MOSFET i radiatory często nie stykają się idealnie.
- Przemysłowe komputery embedded, gdzie gęstość upakowania i obecność elementów SMD wymuszają wypełnienie szczelin termicznych.
- Inwertery fotowoltaiczne, gdzie gap fillery ułatwiają transfer ciepła z dużych układów mocy do masywnych radiatorów.
W przypadku dużych urządzeń stosuje się gap fillery o grubości nawet do 10 mm, natomiast w małych aplikacjach wystarczają materiały 0,5–1 mm.
Kryteria wyboru odpowiedniego gap fillera
Dobór właściwego gap fillera wymaga analizy kilku parametrów technicznych, zależnych zarówno od konstrukcji urządzenia, jak i wymagań środowiskowych:
- Przewodność cieplna (W/mK): Im większa moc cieplna do odprowadzenia i mniejsza powierzchnia styku, tym większa powinna być przewodność materiału. Do typowych układów elektronicznych wystarcza zakres 1–3 W/mK, zaś do mocy powyżej 50 W – lepiej sprawdzają się materiały 3–7 W/mK.
- Kompresyjność: Materiał musi łatwo dopasowywać się do szczeliny bez wywierania nadmiernego nacisku na komponenty. Szczególnie istotne jest to w przypadku delikatnych płytek PCB lub cienkich układów BGA.
- Zakres temperatury pracy: Standardowe gap fillery pracują od -40°C do +150°C, ale przy zastosowaniach automotive i przemysłowych należy szukać materiałów odpornych nawet do 200°C.
- Odporność na starzenie i wilgoć: W aplikacjach narażonych na zmienne warunki, gap fillery z certyfikatem odporności na UV czy wilgoć sprawdzą się lepiej.
- Łatwość aplikacji: Dla produkcji seryjnej ważne są gap fillery w formie gotowych arkuszy lub w kartuszach do aplikacji automatycznej.
Nieprawidłowy dobór materiału skutkuje przegrzewaniem się komponentów, a nawet ich uszkodzeniem. Zbyt twardy gap filler może wywoływać naprężenia mechaniczne, natomiast zbyt miękki – nie zapewni odpowiedniego kontaktu termicznego na dużej powierzchni.
Czym są gap fillery w elektronice i kiedy je stosować
Wielu inżynierów pyta, czym są gap fillery w elektronice i jak odróżnić je od klasycznych podkładek czy past termoprzewodzących. Gap fillery to materiały dedykowane do rozwiązywania problemów ze szczelinami powstałymi przez tolerancje montażowe, różne wysokości elementów lub wymagania produkcyjne. Stosuje się je wtedy, gdy klasyczna pasta nie wypełni poprawnie szczeliny powyżej 0,5 mm lub gdy podkładka jest zbyt sztywna, by dopasować się do powierzchni. Szczegółowe omówienie funkcji oraz typowych zastosowań gap fillerów można znaleźć na stronie czym są gap fillery w elektronice, gdzie znajdziesz przykłady konfiguracji i rodzaje tego typu materiałów.
Błędy w stosowaniu gap fillerów i ich konsekwencje
Częstym błędem jest wybór gap fillera wyłącznie na podstawie ceny lub przewodności cieplnej, bez uwzględnienia wymiarów szczeliny i siły docisku. Zbyt gruby materiał może prowadzić do uszkodzenia płyty PCB podczas montażu, natomiast zbyt cienki nie zapewni pełnego kontaktu z radiatorem. Należy również unikać stosowania gap fillerów tam, gdzie występują duże wibracje – w takich warunkach lepiej sprawdzają się podkładki o większej wytrzymałości mechanicznej. Przed wdrożeniem do produkcji warto też zwrócić uwagę na zgodność materiału z normami bezpieczeństwa — szczególnie w urządzeniach pracujących w warunkach przemysłowych, gdzie wymagane są atesty odporności na działanie wysokich temperatur czy wilgoci, o czym więcej pisze Centralny Instytut Ochrony Pracy.
Podsumowanie
Gap fillery stanowią skuteczne rozwiązanie problemów z odprowadzaniem ciepła w złożonych urządzeniach elektronicznych, zwłaszcza tam, gdzie występują nieregularne szczeliny i różnice wysokości komponentów. Ich właściwy dobór, oparty na analizie przewodności cieplnej, kompresyjności i odporności środowiskowej, pozwala znacząco wydłużyć żywotność urządzenia i uniknąć kosztownych awarii. Stosowanie gap fillerów wymaga znajomości specyfiki aplikacji oraz unikania typowych błędów wdrożeniowych, co przekłada się na niezawodność chłodzenia nawet w najbardziej wymagających konstrukcjach.
